在过去二十多年里，热熔压敏胶已在医用胶布和胶带市场中被广泛的使用。在热熔压敏胶被引入这个应用市场之前，溶剂型和辗压型(calendared)天然橡胶（NR）基压敏胶垄断着这个市场。

NR基压敏胶通常使用松香或其衍生物来增粘。由于这种类型压敏胶的酸性或极性较高，可以在皮肤上产生很好的附着。但是这些含有酸值的压敏胶也经常会在人体皮肤上造成过敏现象。很多国际上领导品牌的医用胶布和胶带生产商已经严格禁用松香及其衍生物。

然而，在SBC基热熔压敏胶配方中如果不加入松香及其衍生物，要粘在皮肤上就相当困难。在失去极性的物理吸附贡献后，如何选择不会刺激皮肤的低极性SBC和合成碳氢增粘剂来胶粘皮肤是大多数热熔胶配方设计人员所需面临的一个挑战。

医疗胶带用热熔压敏胶之上胶方式

热熔胶之上胶方式有很多种。不论以那一种方式上胶，热熔胶必需先在熔胶槽内预先加热成熔融状态，再以适当之上胶设备将热熔胶直接喷涂或转印于基材或被胶粘物上。

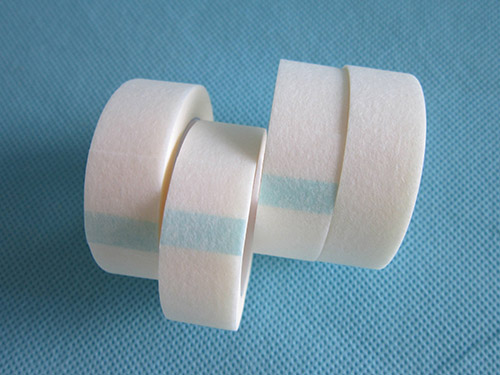

常见的医疗胶带用基材有无纺布、PE膜、及丝绸布。上胶设备则有

辊轮(Roller)和模头(Die)两类。

为了获得透气之特性，除了在基材上打孔外，还可选用点状上胶轮，或以特殊模头造成有孔隙，非满版之上胶表面。喷胶设备虽可提供良好透气性，但是喷出后之热熔压敏胶会被空气迅速冷却而大幅降低其对基材之着锚、胶粘力。做出成品后常有胶转移至胶带背面或残胶于皮肤上之困扰。

由于医疗胶带所使用之基材和上胶设备与方式不尽相同，通常热熔胶製造厂商须提供各种不同作业性及粘弹性之热熔胶来满足此多样化市场。如何同时获得热熔压敏胶之特殊胶粘物性与作业性端赖热熔胶生产者、褙胶厂与使用者共同沟通，合作完成。

通常，以模头褙胶，可接受较宽之稀稠度范围，约2,000至20,000cps。辊轮褙胶则需有较低之稀稠度范围，通常约在10,000cps以下。稀稠度较低之热熔胶较易涂佈、加工温度亦可适度降低。但是这类热熔胶的耐热性通常也相对较低。

医疗胶带用热熔压敏胶应具备之特性

热熔压敏胶应用于医疗胶带市场，除了要有适当之涂佈作业性及热安定性外

还需具备不致痒、服贴及透气等特性。

1) 涂佈作业性

如上一节所述，热熔压敏胶可以特殊模头(Die)或辊轮(Roller)涂佈于各种特殊基材上。但是，

医疗胶带用热熔压敏胶通常具有较高之流动性，

容易渗入多孔性基材内造成溢胶现象。

此外，许多医疗胶带用基材无法承受高热度，上胶时可能被延伸、型变甚至破坏。由于上述作业上之困扰，业者通常会将热熔压敏胶先涂在可耐高热之离型纸上，再将热熔压敏胶转贴于各种基材上。

用于敷片市场之产品需保留离型纸，上胶后之複合结构将被分条成捲状或裁成适当片状尺寸后再包装。而胶带产品则须将複合结构再覆捲一次，将离型纸分离，单独覆捲胶带并分条成所需之宽幅及长度。

2) 不致痒

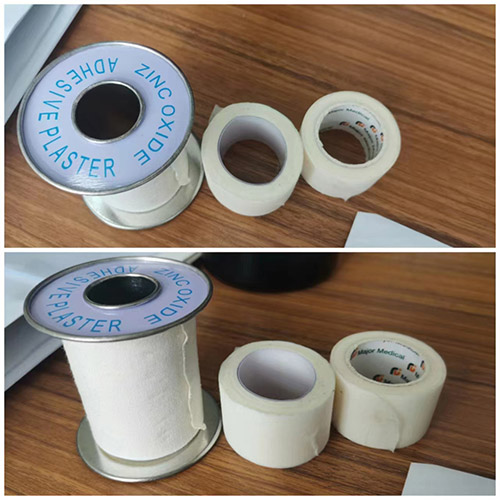

通常用于医疗胶带上之溶剂型胶水会导致皮肤过敏，需添加锌氧粉于胶水内。

锌氧粉之功能有两方面：

一为降低溶剂型胶水对皮肤之过敏性；二为增进胶水之吸湿性或吸汗水能力。

适当选择热熔压敏胶之组成成份可以完全防止皮肤过敏问题。从致敏性角度言，热熔压敏胶已被医疗卫生单位认定为最适当之皮肤用胶粘剂。通常，加入松香或酯化松香等增粘树脂于热熔压敏胶内可大幅提高其对皮肤之胶粘力，也可克服排汗后胶带失粘、脱落之困扰。然而这类天然增粘树脂的极性过高(物理性吸附力甚高)对皮肤会造成严重刺激。因此，医疗胶带用热熔压敏胶内绝对不可含此类成分。

3) 服贴性

由于松香或酯化松香等天然增粘树脂不适用于医疗胶带，欲获得对皮肤之服贴性必须靠热熔压敏胶本身之柔软及润湿性，即所谓的粘弹性，在设计医疗胶带用热熔压敏胶时应特别着重在人体皮肤上之流动性。胶带贴于皮肤之后，须有不断润湿并与皮肤表面密着之能力。理想上，胶带应不会因为关节部位弯曲运动而翘边脱落。

服贴性并不代表胶粘强度。一个理想的医疗胶带用热熔压敏胶应提供极佳之皮肤服贴性使其在应用时能快速附着于皮肤表面而不会翘边脱落。但是，当使用过后之胶带从皮肤表面被剥离时则应有不高之剥离强度。如果在剥离时造成皮肤疼痛反而是一种负面之物性。

4) 透气性

为了防止对皮肤之刺激性，医疗胶带用热熔压敏胶之组成成份通常不含极性物质，属于疏水性高分子。因此，无法吸湿排汗。如果要得到适当的透气性，可在背胶后之胶带基材连同胶水取适当之间隔打孔。或者，可以特殊之涂布加工设备造成非满版之涂布表面行成透气孔。这两种方式都可以使医疗胶带获得某种程度之透气性。

透气性好的胶带对皮肤胶粘力不会受到正常排汗之影响。甚至于在淋浴或游泳后仍可保持某种程度之服贴性。不过，运动后如有大量排汗时，一般医疗胶带对皮肤之服贴性都会受到严重影响。遇到此困扰时只能选用吸湿性较高之压克力水胶或将加入松香或酯化松香等增粘树脂加入热熔压敏胶内。但是，这种改善方法会导致皮肤过敏问题。

5) 其他物性

医疗胶带的胶粘对象为人体皮肤。不论在任何时间与空间，人体皮肤表面温度大约在30-35℃间。因此，除了在储存及运输期间应注意热熔压敏胶是否会因流动性太高造成溢胶现象外，通常，医疗胶带用热熔压敏胶不像其他用途之胶带与标籤需特别注意耐热性与耐寒性。然而，每一个人的皮肤乾、油性质有异却会让使用者感受到不同程度之服贴性与胶粘力。

对于乾性皮肤或在冬季使用时(流汗少)，热熔压敏胶的服贴性较佳。反之，其在油性皮肤或在夏季使用时(流汗多)之服贴性较差。显然，造成此服贴差异性并非热熔压敏胶本身之耐寒、热性发生问题，而是人体体质不同所致。要提供一全功能，适合所有人种、地区使用之热熔压敏胶的确有实质上之困难。就如同化妆品和洗髮精等日用品也要有乾油性之分。

随着科技之进步与人类不断追求改善生活品质之驱动力下。近年来，医疗体系之产品不断改良创新。各种医疗敷片、贴片与胶带不论功能为何，都须与适当之胶粘剂结合才能将这些应用产品固定于皮肤上。由于多数热熔压敏胶必须在高温(170-180℃)溷合製造与涂布。因此，不适合用于需添加具有挥发性低沸点或昇华点药物之产品。

目前，溶剂胶、水胶与热熔胶并存于医疗体系产品中，除了作业性不同外，确实各具有其特殊功能。但是，不可讳言的是，热熔压敏胶之低致敏性与加工后所得到之透气特性是其他类型胶水所无法比拟的。从环保角度而言，零污染之热熔压敏胶应该是未来必然发展的方向。
